assalamualaikum wr.wb
pertama bukalah program schematic capture anda, klik file --> new,kemudian atur kertas gambar A4 dengan cara klik options--> sheet, ganti size dengan A4.
Untuk membuat rangkaian komperator kita membutuhkan komponen-komponen berikut :
1 IC 74LS02
2 Respack3
2 SW-DIP8
2 IC74LS68
1 diode
1 buzzer
1 pnp

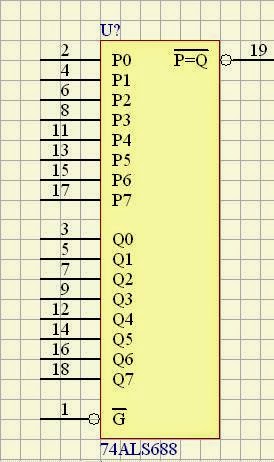

susun komponen-komponen tersebut seperti gambar di bawah ini:
untuk mengganti nama pada komponen, klik2 kali pada komponen yang diinginkan,kemudian akan muncul kotak dialog atribut part. ganti kolom dengan nama yang dinginkan.
kemudian sambungkan semua komponen menggunakan electrical wire
untuk melengkapinya ada beberapa bagian yang harus ditambahkan berikut langkah-langkahnya:
klik tools power port
klik pada ujung di tengah2 pertemuan kabel, kemudian rotasi, untuk mengubah namanya, klik 2x sampai muncul kotak dialog power port,ganti namanya.
ganti style dengan power ground
- menambahkan junction, klik tools junction pada menu wiring tools.
klik pada pertemuan kabel hal ini menunjukkan bahwa kabel tersebut tersambung.
simpan gambar, file ---> save as dengan directive .sch
klik ok
lalu tutup program dengan tekan close atau dengan file--> exit
sekian dan terima kasih, semoga bermanfaat.
***
download tutorial disini
