Ona Anisa: DESAIN PCB LAYOUT DENGAN MENG-LOAD NETLIST DARI SCHEMATIC

NAMA : ONA ANISA
KELAS : 1 CB
NIM : 061430700545

assalamualaikum wr.wb

langkah pertama bukalah program schematic capture, lalu klik file --> new
kemudian atur ukuran lembar kerja dengan cara klik options --> sheet
ganti size dengan A4

Untuk membuat layout PCB dari schematic,langkah pertama bukalah rangkaian schematicnya dengan cara klik file-->open sheet... pilih rangkaian,misalnya rangkaian kunci elektronik

kemudian klik file --> report --> electrical rules chek untuk mengecek rangkaian

maka akan keluar kotak dialog seperti ini lalu klik-->ok

setelah itu akan keluar notepad yang berisi laporan kebenaran rangkaian dan di schematicnya akan terlihat tanda merah, tempat kesalahan rangkaian. betulkan rangkaiannya seperti kabelnya, net, bus dsb. untuk menghapus tanda ini cukup di seleksi lalu tekan delete.
pastikan tidak ada error lagi.

selanjutnya edit footprint tiap komponen dengan cara klik komponenya lalu ketik footprinnya

daftar footprint komponennya :
IC MM74C92                      DIP18
74LS02                                DIP14
74LS174                              DIP16
SWDIP8                              DIP16
RESPACK3                         DIP16
74LS688                              DIP20
CON2                                  SIP2
SW-PB                                 SIP2

Kemudian buat netlistnya, klik file --> creat netlist...

kemudian akan muncul kotak dialog seperti ini,klik ok...

maka akan keluar notepad net-nya seperti ini

simpan netlisnya, klik file-->save

lalu bukalah program advance PCB

klik file ---> new

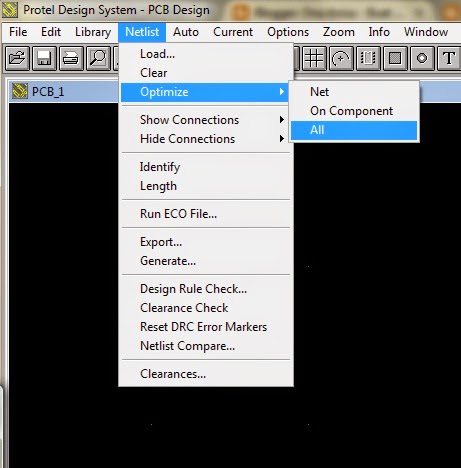

klik netlist --> load...

ambil file netlist yang disimpan tadi

klik ok...

maka akan muncul dialog netlist load status

pastikan tidak ada lagi, missing component,mising pins, alternative patterns, existing components. jika masih ada berarti rangkaian schematicnya masih ada yang salah.
klik ok...
akan muncul dialog ini, dialog ini menginformasikan letak eror schematic,
