langkah langkah
1. bukalah program schematic capture
2.klik file --> new

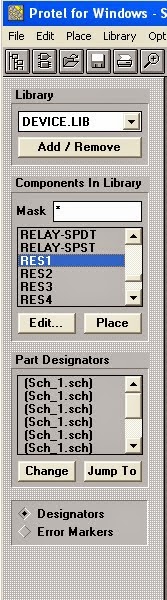

3. masukkan komponen komponen dengan cara klik library --> add library
tambahkan 7segment.lib, d_ttl.lib, device.lib
masukkan 7segment, klik component 1 -->place
seperti gambar di bawah ini
2. masukkan komponen 74LS48 dan 74LS90 pada D_TTL.LIB
masukkan 7 komponen resistor
susun seperti gambar :
klik
select gambar lalu copy paste sebanyak lima kali
edit--> copy
untuk mem-paste, gambar harus di-deselect terlebih dahulu dengan cara
edit --> deselect--->all
setelah di-deselect baru di copy,tujuannya agar saat di paste tidak susah mengatur tata letak dan jika tidak di-deselect maka akan ter copy 2x.
hasilnya seperti ini
lengkapi gambar menjadi seperti
sambungkan menggunakan electrical wire
kemudian titik warna merah menggunakan junction tools
untuk melengkapinya ada beberapa bagian yang harus ditambahkan berikut langkah-langkahnya:
1. menambahkah port(pulsa)
klik tools port pada wiring tools seperti yang ditunjukkan pada gambar diatas , klik pada lembar kerja, atur panjangnya sesuai keinginan lalu klik sekali
untuk mengganti nama, klik 2kali pada kata port sampai muncul kotak dialog seperti ini ganti name dengan : PULSA > oke
jadi seperti ini
2. sambungka semua komponen dengan menggunakan wiring tools, caranya klik menu wiring paling kiri atas seperti yang ditunjukkan gambar diatas, lalu klik pada ujung komponen kemudian gerakkan mouse menuju komponen yang lain.
3. menambahkan power ground dan voc
klik tools power port
klik pada ujung di tengah2 pertemuan kabel, kemudian rotasi, untuk mengubah namanya, klik 2x sampai muncul kotak dialog power port,ganti namanya.
untuk yang bawah lakukan hal yang sama, rotasi kebawah,kemudian klik dua kali sampai muncul kotak dialog di bawah ini terus ganti style dengan power ground
4. menambahkan junction, klik tools junction pada menu wiring tools.
klik pada pertemuan kabel hal ini menunjukkan bahwa kabel tersebut tersambung.
tambahkan SW-SPDT dari device.lib
hasilnya seperti ini
simpan gambar, file ---> save as dengan directive .sch
lalu tutup program dengan tekan close atau dengan file--> exit
